جزئیات محصول:
|
| برجسته: | اتاق تمیز,لوازم اتاق تمیز |
||
|---|---|---|---|

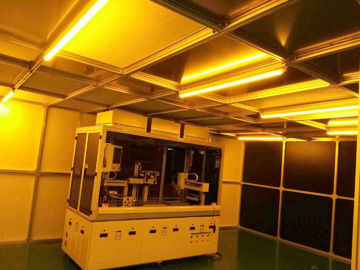

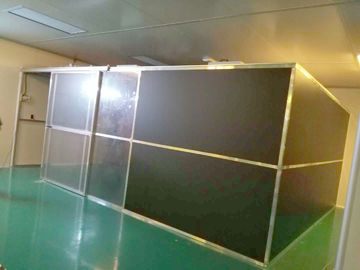

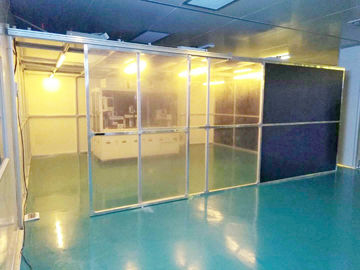

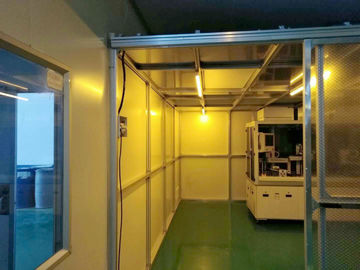

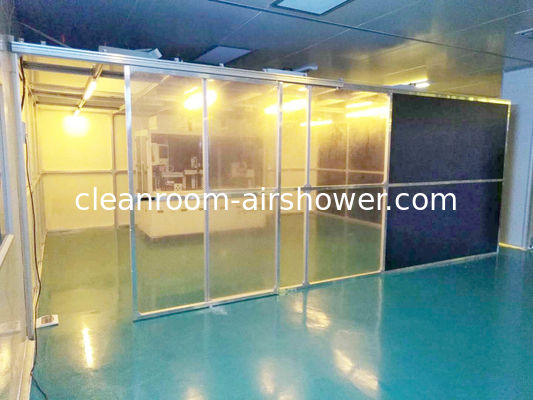

کلاس 100 سخت افزاری مدولار اتاق تمیز برای آزمایشگاه، زمان استفاده طولانی
اگر چه بخش واضح در دسترس نیست، اصطلاح "اتاق تمیز" در مورد ساختمان یا اتاق مورد استفاده قرار می گیرد. فضای محصور شده توسط پانل PVC یا پانل رزین به عنوان "غرفه پاک" در صورت تمایل به افزایش عامل پاکیزگی در یک اتاق تمیز و یا اتاق تهویه مطبوع در نظر گرفته شده است. ابعاد 1.5 تا 5 متر است و هوای تمیز در غرفه با استفاده از FFU (واحد فن فیلتر) در سقف معرفی شده است.
در سال های اخیر، نه بر مبنای اندازه آن، بلکه به عنوان یک ساختار ساده، ارزان و متحرک با فاکتور خالص و بدون تخطی از قانون ساخت و ساز و یا خدمات آتش نشانی، در سالهای اخیر محبوب شده است.
قاب: آلومینیوم
اندازه و مشخصات:
| تولید - محصول | اتاق تمیز مدولار |
| اندازه | L6450 * W5000 * H2400mm |
| قاب بیرونی | 40 * 80 میلی متر آلومینیوم اکسترود شده |
| FFU QTY | 16 مجموعه |
| سبک | 36 وات * 8 |
| فن دمنده | 120W x6SETS |
| نسیه | در حدود 54dBA |
| دیدگاه C | پرده پی وی سی ضد استاتیک ضد نور |
| نمای بالا | ورق فولاد ضد زنگ برای آب بندی |
| کلاس | 100 + 1000 کلاس |
| در، درب | درب کشویی دستی |
کاربرد:
اتاق تمیز برای تحقیقات دارویی، میکروبیولوژیکی و آزمایش های علمی است که نیاز به تجهیزات تصفیه جزئی دارند.
با توجه به قوانین ساخت و ساز یا خدمات آتش نشانی، احتمال بروز استانداردهای مقامات محلی یا شرکت مشتری وجود دارد. همچنین اندازه ای که می تواند بر روی یک میز نصب شود، نامیده می شود "نیمکت ساده"
در صورت انتخاب کابین پاک، ملاحظات بعدی لازم است.
1. محاسبه عامل پاکیزگی در داخل غرفه
2. انتخاب مواد دیوار
3. انتخاب سیستم تهویه
4. انتخاب تهویه مطبوع در داخل غرفه
1. محاسبه عامل پاکیزگی در داخل غرفه
به طور کلی، بر اساس مقررات اتاق تمیز تعیین می شود. پارامترهای مورد بررسی عبارتند از نرخ گردش، نوع فیلتر، سیستم جریان و سیستم تهویه.
جدول ارزیابی میزان گردش خون
| کلاس اتاق تمیز | ارزش عددی عمومی | استانداردهای USA209E | میانگین سرعت جریان هوا |
| کلاس 100،000 | 20-30 چرخش / ساعت | 20 | 0.005-0.041m / s |
| کلاس 10000 | 30 ~ 70 چرخش / ساعت | 70 | 0.051-0.76 متر بر ثانیه |
| کلاس 1000 | 100-200 چرخش / ساعت | 150 | 0.127-0.202 متر بر ثانیه |
| کلاس 100 | 200-600 چرخش / ساعت | 250-400 | 0.203-0.408 متر / ثانیه |
نرخ گردش در ساعت (چرخش / ساعت) = متوسط جریان جریان هوا (متر / ثانیه) محل تخلیه (متر مربع) × 3600 سانتیمتر ظرفیت اتاق (حجم) (متر مکعب)
| مورد | فیلتر متوسط یا با کارایی بالا | فیلتر HEPA | فیلتر ULPA |
| ظرفیت فیلتر کردن | کلاس 10-100000 | کلاس 100-10000 | کلاس 10 |
| مثال ها | دفتر عادی | پس از پردازش IC | فرآیند پیش IC |
| کارایی | ظرفیت دامنه بالا به عنوان فیلتر ذرات درشت مقایسه شده است | دارای ظرفیت 99.97٪ برای ذرات 0.3 متر است | کشف ظرفیت تا 99.999٪ برای ذرات 0.1m اندازه |
ظرفیت جریان هوا و واحد FFU نصب می شود بر اساس حجم غرفه پاک و کلاس مورد نظر انتخاب می شوند.
جریان هوا مورد نیاز (m3 / min) = ظرفیت اتاق هدف (متر مکعب) × میزان گردش (چرخش / ساعت) ÷ 60
مثال)
جریان هوا FFU برای یک غرفه تمیز با عرض 3m، طول 2m، ارتفاع 2m و کلاس مورد نظر 10000 (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / min)
* واحد واحد PAU - A17FFU از شرکت ما سازگار است.
2. انتخاب مواد دیوار
انتخاب باید بر اساس الزامات مرتبط با محیط فضای محیطی و داخلی انجام شود.
امکانات:
1). غرفه رنگی می تواند بخشی از محیط تمیز بالا را ارائه دهد، می تواند در بالای محل نصب شود
که نیاز به تمیز کردن دارد. هوا که از FFU بیرون می آید، توسط فیلتر قبل و فیلتر HEPA فیلتر شده و سپس فیلتر
هوای تمیز به صورت عمودی وارد منطقه کاری می شود تا نیازهای تصفیه را تضمین کند
2) سر و صدا کمتر از 52dBA، سرعت هوا 0.35-0.6m / s است
3) ابعاد غرفه پاک، طراحی سفارشی در دسترس است
4). این را می توان با استفاده از تک و همچنین می تواند به منطقه تمیز در نوار متصل شود
5) رتبه بندی تصفیه: 100 کلاس، 1000 کلاس یا 10000 کلاس
مشخصات فنی:
| مورد | اتاق تمیز تمیز مدولار دیوار | |
| پاکیزگی | کلاس 100 تا کلاس 100،000 | |
| ابعاد (LXWXH) | طراحی شده به عنوان مورد نیاز مشتری | |
| FFU | بعد، ابعاد، اندازه | 2x2، 2x4، 4x4 اختیاری |
| مواد قاب سازه | فولاد ضد زنگ، آلیاژ آلومینیوم | |
| منبع تغذیه | 110V / 60HZ / AC؛ 220V / 60HZ / AC | |
| فیلتر کردن | فیلتر HEPA مینی پیل / فیلتر ULPA اختیاری است | |
| ماده قاب | آلیاژ آلومینیوم / فولاد ضد زنگ 201 / SUS 304 | |
| ماده دیوار | شیشه شفاف / اکریلیک / پانل PVS / ساندویچ شفاف ضد استاتیک | |
| سقف | پنل آلومینیوم پلاستیکی / شیشه خو / اکریلیک / پانل PVC / ساندویچ شفاف ضد استاتیک | |
لوازم جانبی اختیاری:
دوش هوا
جعبه گذر
تهویه کننده هوا
اندازه گیری فشار
طراحی اتاق تمیز:
