جزئیات محصول:
|
| مواد: | قاب آلومینیومی | مواد برای بدن اصلی: | ورق آرکلیک |
|---|---|---|---|
| درجه تصفیه: | کلاس 10000 | FFU: | 4SETS |
| لامپ: | 4SETS | در، درب: | نوار پی وی سی |
| بازگشت هوا: | از بالا | ||
| برجسته: | تمیز کردن محصولات اتاق,لوازم جانبی اتاق تمیز |
||

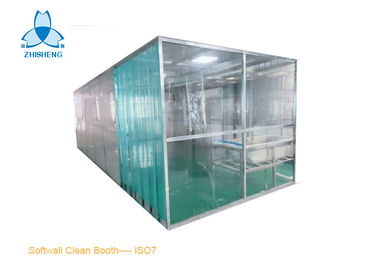

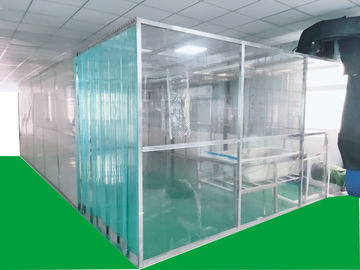

غرفه تمیز دارویی Class 10000 ، اتاق تمیز FFU ، ساختار آلومینیوم ، با درهای کشویی
گرچه تقسیم واضح در دسترس نیست ، اصطلاح "اتاق تمیز" در صورت ساختمان یا اتاق استفاده می شود. فضایی که توسط پرده PVC یا پنل رزین محصور شده است در صورت تمایل به افزایش ضریب تمیزی در یک اتاق تمیز یا اتاق تهویه مطبوع ، به عنوان "غرفه تمیز" در نظر گرفته می شود. اندازه آن از 1.5m تا 5m و هوای تمیز در غرفه با تهیه FFU (واحد فیلتر فن) در سقف وارد می شود.
در سالهای اخیر ، نه بر اساس اندازه آن ، محبوبیت خاصی پیدا کرده است ، بلکه در نظر گرفتن آن به عنوان یک سازه ساده ، ارزان ، متحرک با ضریب تمیز بودن و نقض کد ساخت و ساز یا سرویس های آتش نشانی عمل می کنید.
قاب: آلومینیوم
اندازه و مشخصات:
| تولید - محصول | غرفه تمیز پرده PVC Softwall |
| اندازه | L8000xW4000xH2200mm |
| قاب بیرونی | 40 * 80 میلی متر آلومینیوم اکسترود شده |
| FFU QTY | 4SETS |
| سبک | 36W * 4 |
| فن دمنده | X4SETS 120W |
| نوسی | حدود 54dBA |
| نمای 4 طرفه | پرده PVC ضد استاتیک |
| نمای بالا | پرده PVC ضد استاتیک |
| کلاس | 10000 (ISO7) |
| در، درب | نوار پی وی سی |
کاربرد:
اتاق تمیز برای تحقیقات دارویی ، میکروبیولوژیکی و آزمایش های علمی است که به تجهیزات تصفیه جزئی نیاز دارند.
با توجه به قانون ساخت و ساز یا عمل خدمات آتش نشانی ، احتمال تعارض با استانداردهای مقامات محلی یا شرکت مشتری وجود دارد. همچنین ، اندازه ای که می تواند بر روی میز نصب شود ، به عنوان "نیمکت تمیز ساده" نامیده می شود
در صورت انتخاب غرفه تمیز ، ملاحظات زیر ضروری است.
1. محاسبه ضریب تمیزی برای داخل غرفه
2. انتخاب مواد دیواری
3. انتخاب سیستم تهویه
4. انتخاب تهویه مطبوع داخل غرفه
1. محاسبه ضریب تمیزی برای داخل غرفه
معمولاً براساس آیین نامه اتاق تمیز تعیین می شود. پارامترهای در نظر گرفته شده میزان گردش خون ، نوع فیلتر ، سیستم جریان و سیستم تهویه است.
جدول مرجع برای میزان گردش خون
| کلاس اتاق تمیز | مقدار عددی کلی | استانداردهای USA209E | میانگین سرعت جریان هوا |
| کلاس 100000 | 20-30 چرخش در ساعت | 20 | 0.005-0.041m / s |
| کلاس 10،000 | 30 ~ 70 چرخش در ساعت | 70 | 0.051-0.76m / s |
| کلاس 1000 | 100-200 چرخش در ساعت | 150 | 0.127-0.202m / s |
| کلاس 100 | 200-600 چرخش در ساعت | 250-400 | 0.203-0.408m / s |
میزان گردش در ساعت (چرخش در ساعت) = میانگین سرعت جریان هوا (متر بر ثانیه) x منطقه تخلیه (متر مربع) x 3600 ثانیه ÷ ظرفیت اتاق (حجم) (m3)
| مورد | فیلتر متوسط یا کارایی بالا | فیلتر HEPA | فیلتر ULPA |
| ظرفیت فیلتر | کلاس 10-100000 | کلاس 100-10000 | کلاس 10 |
| مثال ها | دفتر عادی | پس از پردازش IC | پیش پردازش آی سی |
| کارایی | ظرفیت دامگیری بالا در مقایسه با فیلتر ذرات درشت | در اختیار داشتن دام انداز ظرفیت تا 99.97٪ برای ذرات اندازه 0.3um | ارزیابی دامپزشکی از ظرفیت تا 99.999٪ برای ذرات اندازه 0.1um |
ظرفیت جریان هوا و واحدهای FFU که نصب می شوند بر اساس حجم غرفه تمیز و کلاس مورد نظر انتخاب می شوند.
جریان هوای مورد نیاز (m3 / min) = ظرفیت اتاق هدفمند (m3) × میزان گردش خون (چرخش در ساعت) ÷ 60
مثال)
جریان هوای FFU برای یک غرفه تمیز با عرض 3 متر ، طول 2 متر ، ارتفاع 2 متر و کلاس مورد نظر 10000 برابر (2 3 2 2) 75 × 75 = = 15 (m3 / min) است
* واحد واحد PAU - A17FFU از شرکت ما سازگار است.
2. انتخاب مواد دیواری
انتخاب باید براساس الزامات مربوط به محیط و فضای داخلی انجام شود.
امکانات:
1) غرفه تمیز می تواند بخشی از محیط تمیز بالا را ارائه دهد ، می تواند در بالای مکان نصب شود
هوایی که از FFU بیرون می آید توسط فیلتر پیش فیلتر و HEPA فیلتر می شود ، سپس
هوای تمیز به طور عمودی وارد منطقه کار می شود تا نیاز به تصفیه را تأمین کند
2) سر و صدای کمتر از 52dBA ، سرعت هوا 0.35-0.6m / s است
3) بعد غرفه تمیز ، طراحی سفارشی موجود است
4) .it توسط single قابل استفاده است و همچنین می تواند به منطقه تمیز در نوار وصل شود
5) رتبه تصفیه: 100 کلاس ، 1000 کلاس یا 10000 کلاس
مشخصات فنی:
| مورد | اتاق تمیز مدولار دیواره سخت | |
| پاکیزگی | کلاس 100 تا کلاس 100000 | |
| ابعاد (LXWXH) | طبق نیاز مشتری طراحی شده است | |
| FFU | بعد، ابعاد، اندازه | 2x2 ، 2x4 ، 4x4 اختیاری |
| مواد قاب ساختاری | فولاد ضد زنگ ، آلیاژ آلومینیوم | |
| منبع تغذیه | 110V / 60HZ / AC؛ 220V / 60HZ / AC | |
| فیلتر | فیلتر کوچک HEPA / فیلتر ULPA مضراب اختیاری | |
| جنس قاب | آلیاژ آلومینیوم / استیل ضد زنگ 201 / SUS 304 | |
| جنس دیوار | پانل PVC / ساندویچ شیشه ای / آکریلیک / ضد استاتیک شفاف | |
| سقف | پانل آلومینیومی پلاستیک / شیشه خو / آکریلیک / پانل PVC / ساندویچ شفاف ضد استاتیک | |
لوازم جانبی اختیاری:
دوش هوا
جعبه عبور
تهویه کننده هوا
فشار سنج
