| MOQ: | 1 ست |
| standard packaging: | مورد تخته سه لا |
| payment method: | T / T ، Western Union |
| Supply Capacity: | 10 مجموعه در هر ماه |
اتاق تمیز مدولار ضد استاتیک سخت ، کلاس استاندارد 1000
برای کارخانه کره جنوبی INNOX
مزایای اتاق تمیز مدولار:
با دوام
نصب سریع قبیله با کمترین اختلال در محل
ارزش را حفظ کنید
برای گسترش یا استفاده مجدد به راحتی اصلاح می شود.
اگرچه تقسیم واضح در دسترس نیست ، اما در مورد ساختمان یا اتاق از اصطلاح "اتاق تمیز" استفاده می شود.فضایی که توسط پرده یا صفحه رزین پی وی سی محصور شده است در صورت تمایل به افزایش ضریب پاکیزگی در یک اتاق تمیز یا یک اتاق تهویه مطبوع "غرفه تمیز" در نظر گرفته می شود.اندازه 1.5 متر تا 5 متر است و هوای پاک در غرفه با تهیه FFU (واحد فیلتر فن) در سقف وارد می شود.
در سال های اخیر ، نه بر اساس اندازه آن ، بلکه در نظر گرفتن آن به عنوان یک ساختار ساده ، ارزان ، متحرک با ضریب پاکیزگی و نقض نکردن کد ساخت و ساز یا قانون خدمات آتش نشانی ، محبوب شده اند.
اندازه و مشخصات:
| تولید - محصول | اتاق تمیز مدولار |
| اندازه | با توجه به اندازه مشتری |
| قاب بیرونی | 40 * 80 میلیمتر آلومینیوم اکسترود شده |
| FFU تعداد | 100 مجموعه |
| سبک | 36 وات * 40 |
| فن دمنده | 120 وات x6SETS |
| نوسی | حدود 54dBA |
| نمای C | پرده ضد استاتیک PVC ضد نور |
| سقف بالا | صفحه FFU و mirrior SS304 |
| کلاس | 1000 |
| در، درب | درب کشویی دستی |
کاربرد:
اتاق تمیز برای تحقیقات دارویی ، میکروبیولوژیکی و آزمایش های علمی است که به تجهیزات تصفیه جزئی نیاز دارد.
با توجه به کد ساخت و ساز یا خدمات آتش نشانی ، احتمال تضاد با استانداردهای مقامات محلی یا شرکت مشتری وجود دارد.همچنین ، سایز قابل نصب بر روی میز به عنوان "نیمکت تمیز ساده" نامیده می شود
رعایت موارد زیر در صورت انتخاب غرفه تمیز لازم است.
1. محاسبه ضریب پاکیزگی برای داخل غرفه
2. انتخاب مواد دیواری
3. انتخاب سیستم تهویه
4. انتخاب تهویه مطبوع در غرفه
1 محاسبه ضریب پاکیزگی برای داخل غرفه
به طور کلی ، این بر اساس مقررات اتاق تمیز تعیین می شود.پارامترهای در نظر گرفته شده میزان گردش خون ، نوع فیلتر ، سیستم جریان و سیستم تهویه است.
جدول مرجع برای میزان گردش خون
| کلاس اتاق تمیز | مقدار عددی عمومی | استانداردهای USA209E | متوسط سرعت جریان هوا |
| کلاس 100000 | 20-30 چرخش در ساعت | 20 | 0.005-0.041m / s |
| کلاس 10000 | 30 ~ 70 چرخش در ساعت | 70 | 0.051-0.76m / s |
| کلاس 1000 | 100-200 دور در ساعت | 150 | 0.127-0.202m / s |
| کلاس 100 | 200-600 دور در ساعت | 250-400 | 0.203-0.408m / s |
سرعت گردش در ساعت (چرخش در ساعت) = سرعت متوسط جریان هوا (متر بر ثانیه) x منطقه تخلیه (متر مربع) x 3600 ثانیه capacity ظرفیت اتاق (حجم) (متر مکعب)
| مورد | فیلتر با عملکرد متوسط یا بالا | فیلتر HEPA | فیلتر ULPA |
| ظرفیت فیلتر کردن | کلاس 10-100000 | کلاس 100-10000 | کلاس 10 |
| مثال ها | دفتر عادی | پس از روند IC | فرآیند PRE IC |
| کارایی | ظرفیت به دام انداختن زیاد در مقایسه با فیلتر ذرات درشت | دارا بودن ظرفیت به دام انداختن حداکثر 99.97٪ برای ذرات به اندازه 0.3um | داشتن دام به دام انداختن ظرفیت تا 99.999٪ برای ذرات اندازه 0.1um |
ظرفیت جریان هوا و واحدهای FFU برای نصب بر اساس حجم غرفه تمیز و کلاس مورد نظر انتخاب می شوند.
جریان هوا مورد نیاز (متر مکعب در دقیقه) = ظرفیت اتاق مورد نظر (متر مکعب) × سرعت گردش (چرخش در ساعت) ÷ 60
مثال)
جریان هوا FFU برای یک غرفه تمیز با عرض 3 متر ، طول 2 متر ، ارتفاع 2 متر و کلاس مورد نظر 10000 (3 × 2 × 2) × 75 ÷ 60 = 15 (متر مکعب در دقیقه) است
* واحد واحد PAU - A17FFU شرکت ما سازگار است.
2. انتخاب مواد دیواری
انتخاب باید بر اساس الزامات مربوط به محیط فضای داخلی و فضای داخلی انجام شود.
امکانات:
1) غرفه تمیز می تواند بخشی از محیط تمیز را ارائه دهد ، می تواند در بالای مکان نصب شود
که باید تمیز شود. هوایی که از FFU خارج می شود توسط فیلتر قبل و فیلتر HEPA فیلتر می شود ، سپس
هوای تمیز به صورت عمودی وارد منطقه کار شود تا نیاز به تصفیه را بیمه کند
2) سر و صدا کمتر از 52dBA ، سرعت هوا 0.35-0.6m / s است
3)ابعاد غرفه تمیز ، طراحی سفارشی در دسترس است
4). می تواند توسط تک استفاده شود و همچنین می تواند به منطقه تمیز در نوار متصل شود
5)رتبه تصفیه: کلاس 100 ، کلاس 1000 یا کلاس 10000
مشخصات فنی:
| مورد | اتاق تمیز مدولار دیواری سخت | |
| تمیزی | کلاس 100 تا کلاس 100000 | |
| ابعاد (LXWXH) | بر اساس نیاز مشتری طراحی شده است | |
| FFU | بعد، ابعاد، اندازه | 2x2 ، 2x4 ، 4x4 اختیاری |
| مواد قاب سازه | فولاد ضد زنگ ، آلیاژ آلومینیوم | |
| منبع تغذیه | 110 ولت / 60 هرتز / AC؛220 ولت / 60 هرتز / AC | |
| فیلتر | فیلتر HEPA فیلتر کوچک / فیلتر ULPA اختیاری است | |
| مواد قاب | آلیاژ آلومینیوم / فولاد ضد زنگ 201 / SUS 304 | |
| مواد دیوار | شیشه خو / اکریلیک / ضد استاتیک شفاف PVC / ساندویچ پانل | |
| سقف | پانل آلومینیوم پلاستیک / شیشه معتدل / اکریلیک / پانل ساندویچ شفاف ضد استاتیک | |
لوازم جانبی اختیاری:
دوش هوا
جعبه پاس
تهویه کننده هوا
فشار سنج

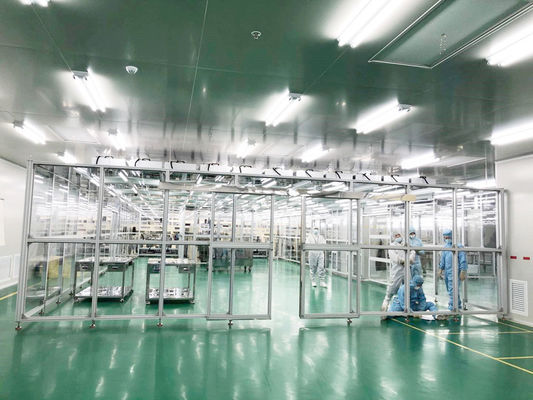

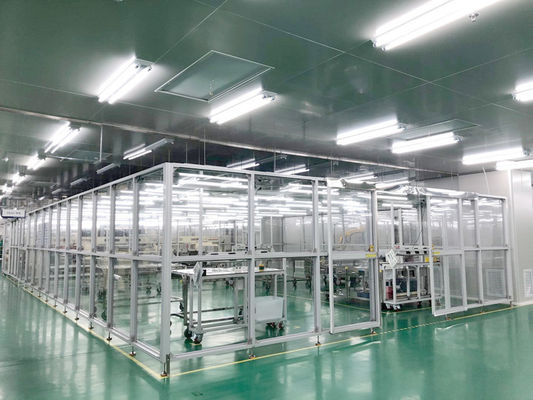

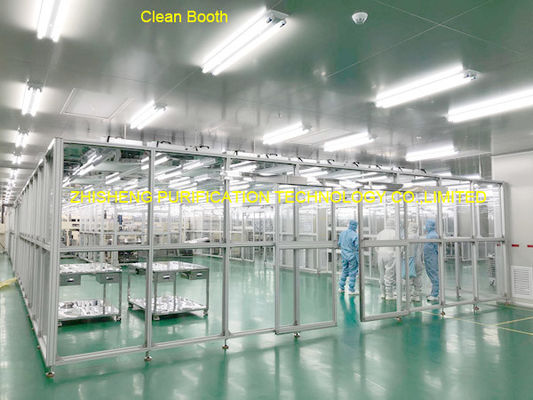

عکس های اتاق تمیز مدولار کلاس 1000:
|
|
