اتاق تمیز مدولار قاب آلومینیومی ضد استاتیک ضد استاتیک

اتاق تمیز مدولار قاب آلومینیومی ضد استاتیک ضد استاتیک

MOQ: 1 ست
standard packaging: مورد تخته سه لا
payment method: T / T ، Western Union
Supply Capacity: 10 مجموعه در هر ماه
Detail Information
محل منبع
گوانگدونگ ، چین
نام تجاری
zhisheng
گواهی
CE, ISO9001
شماره مدل
ZS-CB-C1000
مواد:
قاب آلومینیومی
مواد برای بدن اصلی:
ورق ارسیلیک ضد استاتیک
درجه تصفیه:
کلاس 1000
در، درب:
درب کشویی دستی
بازگشت هوا:
از بالا
سقف بالا:
آینه استیل 304
مقدار حداقل تعداد سفارش:
1 ست
جزئیات بسته بندی:
مورد تخته سه لا
شرایط پرداخت:
T / T ، Western Union
قابلیت ارائه:
10 مجموعه در هر ماه
High Light:

اتاق تمیز مدولار ضد استاتیک

,

اتاق تمیز مدولار کلاس 1000

,

غرفه اتاق تمیز ISO 6

Product Description

 اتاق تمیز مدولار ضد استاتیک سخت ، غرفه تمیز ISO 6 ، ساختار آلومینیوم



برای کارخانه کره جنوبی INNOX



مزایای اتاق تمیز مدولار:



با دوام



نصب سریع قبیله با کمترین اختلال در محل



ارزش را حفظ کنید



برای گسترش یا استفاده مجدد به راحتی اصلاح می شود.



طرح های سفارشی اتاق تمیز مدولار:



1. کلاس 100 تا 100k / ISO تا ISO8 در ISO1 4664-1



2. یک پاس یا گردش مجدد



3. دما / رطوبت کنترل های محیطی.



4. سیستم دیوار مدولار دارویی بدون درز استاندارد مدولار یا ACS





گزینه های گسترده مواد مدولار:



1. سطح دیوارها: ملامین ، گچ روکش وینیل ، FRP ، شیشه ، پلی کربنات ، آلومینیوم رنگ شده یا فولاد ضد زنگ



2. درب ها: سیستم های تک ، دوتایی ، کشویی اتوماتیک ، رول کردن موتوری ، سیستم های قفل شده.



3. کفپوش: VCT ، کف دسترسی برجسته



4. روشنایی: T-8 LED ، لوله های نورگیر.



اختیاری:



1. واحد فیلتر فن HEPA یا واحد فیلتر فن ULPA ، استاندارد و RSR



2. دوش هوا ، جعبه های عبور.

اگرچه تقسیم واضح در دسترس نیست ، اما در مورد ساختمان یا اتاق از اصطلاح "اتاق تمیز" استفاده می شود.فضایی که توسط پرده یا صفحه رزین پی وی سی محصور شده است در صورت تمایل به افزایش ضریب پاکیزگی در یک اتاق تمیز یا یک اتاق تهویه مطبوع "غرفه تمیز" در نظر گرفته می شود.اندازه 1.5 متر تا 5 متر است و هوای پاک در غرفه با تهیه FFU (واحد فیلتر فن) در سقف وارد می شود.
در سال های اخیر ، نه بر اساس اندازه آن ، بلکه در نظر گرفتن آن به عنوان یک ساختار ساده ، ارزان ، متحرک با ضریب پاکیزگی و نقض نکردن کد ساخت و ساز یا قانون خدمات آتش نشانی ، محبوب شده اند.
قاب: آلومینیوم

اندازه و مشخصات:

تولید - محصول اتاق تمیز مدولار
اندازه با توجه به اندازه مشتری
قاب بیرونی

40 * 80 میلیمتر آلومینیوم اکسترود شده
40 * 40 میلیمتر آلومینیوم اکسترود شده

FFU تعداد 100 مجموعه
سبک 36 وات * 40
فن دمنده 120 وات x6SETS
نوسی حدود 54dBA
نمای C پرده ضد استاتیک PVC ضد نور
سقف بالا صفحه FFU و mirrior SS304
کلاس 1000
در، درب درب کشویی دستی


کاربرد:
اتاق تمیز برای تحقیقات دارویی ، میکروبیولوژیکی و آزمایش های علمی است که به تجهیزات تصفیه جزئی نیاز دارد.
با توجه به کد ساخت و ساز یا خدمات آتش نشانی ، احتمال تضاد با استانداردهای مقامات محلی یا شرکت مشتری وجود دارد.همچنین ، سایز قابل نصب بر روی میز به عنوان "نیمکت تمیز ساده" نامیده می شود
رعایت موارد زیر در صورت انتخاب غرفه تمیز لازم است.
1. محاسبه ضریب پاکیزگی برای داخل غرفه
2. انتخاب مواد دیواری
3. انتخاب سیستم تهویه
4. انتخاب تهویه مطبوع در غرفه
1 محاسبه ضریب پاکیزگی برای داخل غرفه
به طور کلی ، این بر اساس مقررات اتاق تمیز تعیین می شود.پارامترهای در نظر گرفته شده میزان گردش خون ، نوع فیلتر ، سیستم جریان و سیستم تهویه است.
جدول مرجع برای میزان گردش خون

کلاس اتاق تمیز مقدار عددی عمومی استانداردهای USA209E متوسط ​​سرعت جریان هوا
کلاس 100000 20-30 چرخش در ساعت 20 0.005-0.041m / s
کلاس 10000 30 ~ 70 چرخش در ساعت 70 0.051-0.76m / s
کلاس 1000 100-200 دور در ساعت 150 0.127-0.202m / s
کلاس 100 200-600 دور در ساعت 250-400 0.203-0.408m / s


سرعت گردش در ساعت (چرخش در ساعت) = سرعت متوسط ​​جریان هوا (متر بر ثانیه) x منطقه تخلیه (متر مربع) x 3600 ثانیه capacity ظرفیت اتاق (حجم) (متر مکعب)


مورد فیلتر با عملکرد متوسط ​​یا بالا فیلتر HEPA فیلتر ULPA
ظرفیت فیلتر کردن کلاس 10-100000 کلاس 100-10000 کلاس 10
مثال ها دفتر عادی پس از روند IC فرآیند PRE IC
کارایی ظرفیت به دام انداختن زیاد در مقایسه با فیلتر ذرات درشت دارا بودن ظرفیت به دام انداختن حداکثر 99.97٪ برای ذرات به اندازه 0.3um داشتن دام به دام انداختن ظرفیت تا 99.999٪ برای ذرات اندازه 0.1um


ظرفیت جریان هوا و واحدهای FFU برای نصب بر اساس حجم غرفه تمیز و کلاس مورد نظر انتخاب می شوند.

جریان هوا مورد نیاز (متر مکعب در دقیقه) = ظرفیت اتاق مورد نظر (متر مکعب) × سرعت گردش (چرخش در ساعت) ÷ 60
مثال)
جریان هوا FFU برای یک غرفه تمیز با عرض 3 متر ، طول 2 متر ، ارتفاع 2 متر و کلاس مورد نظر 10000 (3 × 2 × 2) × 75 ÷ 60 = 15 (متر مکعب در دقیقه) است

* واحد واحد PAU - A17FFU شرکت ما سازگار است.
2. انتخاب مواد دیواری
انتخاب باید بر اساس الزامات مربوط به محیط فضای داخلی و فضای داخلی انجام شود.
امکانات:
1) غرفه تمیز می تواند بخشی از محیط تمیز را ارائه دهد ، می تواند در بالای مکان نصب شود
که باید تمیز شود. هوایی که از FFU خارج می شود توسط فیلتر قبل و فیلتر HEPA فیلتر می شود ، سپس
هوای تمیز به صورت عمودی وارد منطقه کار شود تا نیاز به تصفیه را بیمه کند
2) سر و صدا کمتر از 52dBA ، سرعت هوا 0.35-0.6m / s است
3)ابعاد غرفه تمیز ، طراحی سفارشی در دسترس است
4). می تواند توسط تک استفاده شود و همچنین می تواند به منطقه تمیز در نوار متصل شود
5)رتبه تصفیه: کلاس 100 ، کلاس 1000 یا کلاس 10000
مشخصات فنی:


مورد اتاق تمیز مدولار دیواری سخت
تمیزی کلاس 100 تا کلاس 100000
ابعاد (LXWXH) طبق نیاز مشتری طراحی شده است
FFU بعد، ابعاد، اندازه 2x2 ، 2x4 ، 4x4 اختیاری
مواد قاب سازه ای فولاد ضد زنگ ، آلیاژ آلومینیوم
منبع تغذیه 110 ولت / 60 هرتز / AC؛220 ولت / 60 هرتز / AC
فیلتر فیلتر HEPA فیلتر کوچک / فیلتر ULPA اختیاری است
مواد قاب آلیاژ آلومینیوم / فولاد ضد زنگ 201 / SUS 304
مواد دیوار شیشه خو / اکریلیک / ضد استاتیک شفاف PVC / ساندویچ پانل
سقف پانل آلومینیوم پلاستیک / شیشه معتدل / اکریلیک / پانل PVC / ساندویچ شفاف ضد استاتیک


لوازم جانبی اختیاری:
دوش هوا
جعبه پاس
تهویه کننده هوا
فشار سنج

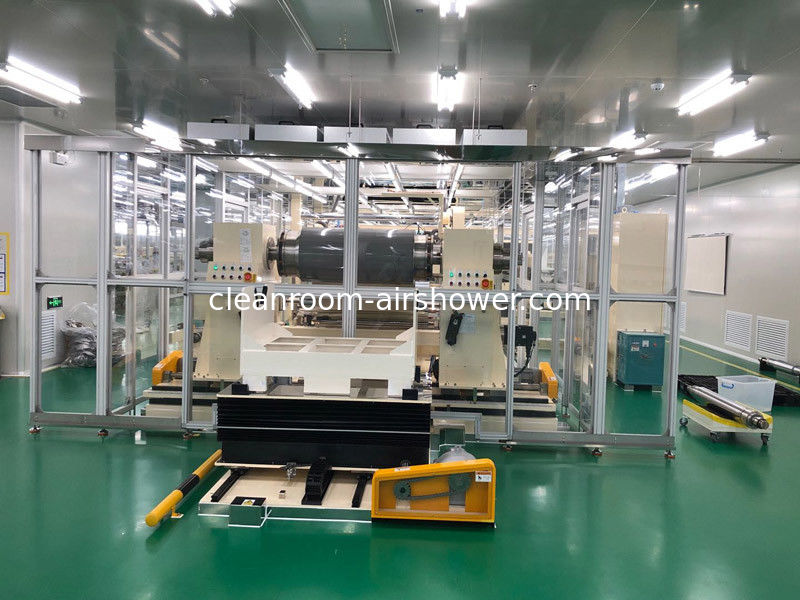

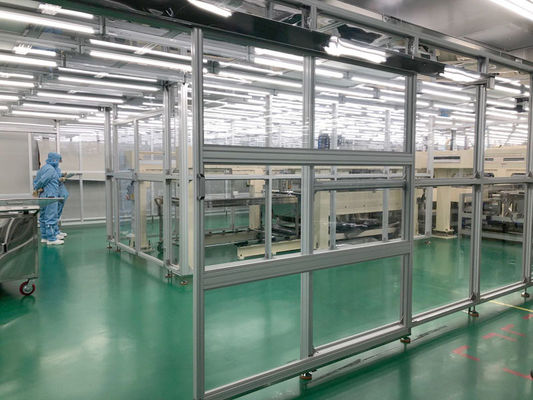

عکس های اتاق تمیز مدولار کلاس 1000:



اتاق تمیز مدولار قاب آلومینیومی ضد استاتیک ضد استاتیک 0اتاق تمیز مدولار قاب آلومینیومی ضد استاتیک ضد استاتیک 1اتاق تمیز مدولار قاب آلومینیومی ضد استاتیک ضد استاتیک 2
